激光釬涂金剛石的涂層形成與表面張力有何關系（一）
來源：焊接學報 瀏覽 835 次 發布時間:2024-09-05
激光釬焊技術具有光斑直徑小，能量密度高，便于局部加熱且熱影響區小的特點，近年來在金剛石工具焊接領域得到大量應用。現有研究表明，采用激光熱源可以實現金剛石的釬焊，且大多聚焦于金剛石界面組織與力學性能的研究。細粒度金剛石/45鋼基體的激光釬焊工藝試驗的結果表明，工藝參數是獲得可靠焊接的關鍵。李時春等人研究了激光釬焊多層金剛石磨粒Ni/Cr合金成形工藝，結果獲得了優化的工藝參數。Daniel等人使用鎳基釬料激光釬焊金剛石，結果表明，在連接界面處未發現碳化物，并為了提高結合強度，圍繞外加輔助場焊接開展大量研究，用于提高激光釬焊強度。李晉禹等人采用Ni/Cr合金對金剛石開展激光釬焊試驗，結果表明，經過超聲輔助激光釬焊，金剛石表層生成Cr3C2和Cr7C3，即超聲波高頻振動對界面反應有明顯促進作用，進而生成含碳量低的Cr7C3.采用金剛石激光/超聲耦合釬焊，通過將超聲效應引入釬焊，在液態熔池中產生空化和聲流等效應，縮短了界面反應時間。產生了Cr7C3，也就證明了超聲波對釬料界面反應有明顯的激發作用。激光釬涂金剛石是近年來逐漸興起的耐磨新技術，與傳統的激光釬焊金剛石相比，金剛石釬涂層由多層金剛石組成，這與早期的單層金剛石工具有很大的不同。
前期開展了激光釬涂金剛石技術研究，分析了激光功率和掃描速率對涂層微觀組織與力學性能的影響。從現有研究來看，已有的激光釬涂金剛石研究大多數集中于金剛石/釬料合金界面的組織演變和單層金剛石工具的機械加工性能方面，在釬涂層的成形過程方面尚未進行深入的研究工作。前期研究發現，在激光釬涂金剛石過程中，金剛石易于向表面聚集，這對涂層的整體性能提升將會產生極大的影響，因此需要針對涂層的成形行為及其機理方面進行深入的研究，進一步提升涂層的耐磨性能。文中采用BNi-2合金作為釬料，利用光纖激光在65Mn鋼基體上制備金剛石涂層，并利用高速攝影技術觀察金剛石激光釬涂過程中，鎳基粉末形成涂層和金剛石遷移全過程，分析釬涂層的成形行為及其機理，并討論激光釬涂金剛石的能量轉換與傳遞路徑，以期為激光釬涂金剛石的工程應用提供數據支撐。
1.試驗方法
金剛石磨粒的抗壓和耐磨性能與其自身品級有關，精選河南黃河旋風股份有限公司晶形完整、強韌度好、無缺陷的高品級HSD90型人造金剛石，圖1為金剛石和BNi-2釬料粉的形貌，其中金剛石的原始形貌如圖1a所示，所用粒度為35目——40目。釬涂試驗前，利用角磨機或噴砂機清理基材表面，然后利用丙酮進行超聲波清洗30 min，以避免試驗過程雜質干擾，保證金剛石磨粒的透光性。釬涂試驗基材為65Mn鋼，激光釬涂試樣尺寸為200 mm×100 mm×10 mm.釬料合金既要潤濕金剛石和鋼基材，形成冶金結合，又要兼顧耐磨性，與涂層硬質顆粒耐磨性能匹配。選用釬料合金為200目NiCrSiB（Ni82Cr7Si4.5B3.1Fe3，后文簡稱BNi-2）釬料，形貌如圖1b所示。BNi-2釬料具有耐磨性好、成本低等優點，合金中Cr元素可大幅提高釬料/金剛石界面結合強度，B元素和Si元素的添加降低了釬料熔點，有助于減少金剛石熱損傷。

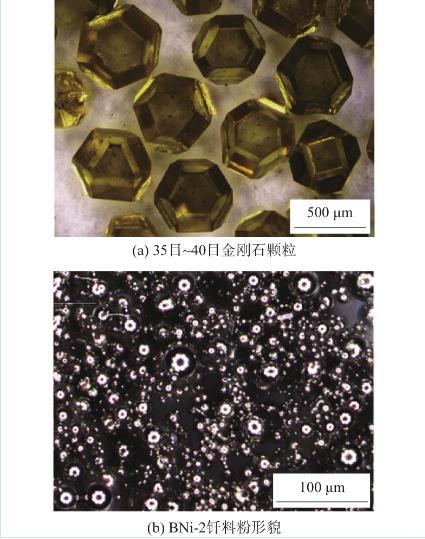

圖1金剛石和BNi-2釬料粉形貌
激光釬涂是利用激光作為熱源使釬料層熔化，進而潤濕并連接金剛石與基材的工藝，其原理如圖2所示。與傳統真空釬涂工藝相比，激光釬涂工藝可顯著降低涂層能量輸入，大大縮短熱循環周期，具有非常好的結構和工藝適應性。文中激光釬涂試驗系統包括功率為6 kW的LYS-6000-ST2型光纖激光設備和AcutEye型庫卡軌道機器人。分別對釬料涂層和釬料/金剛石涂層進行激光釬涂試驗。金剛石釬涂試驗時，首先將BNi-2釬料鋪在65Mn基板上，粉末厚度為0.5 mm，然后在BNi-2釬料層上沉積金剛石顆粒，隨后在金剛石表面再預置一層0.5mm的粉末釬料。首先，預置1 mm厚度的釬料合金粉末層，然后進行釬涂試驗，工藝參數如表1所示。試驗過程中，利用激光釬涂系統配備的高速攝像機觀察釬料層的熔化過程。使用Zeiss Smartzoom5型超景深顯微鏡對涂層形貌進行三維觀察和尺寸測量。通過Image-pro plus 6.0軟件對涂層超景深圖片色域進行調整，直至色域所覆蓋的區域為孔隙所占區域，測量方式選擇Per area（單位面積）。

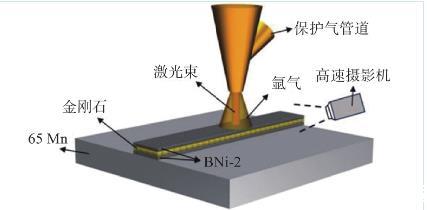

圖2激光釬涂示意圖
表1激光釬涂工藝參數
