合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 肺內(nèi)液表面張力的作用、臨床意義及測(cè)量方法(一)
> 變壓器油界面張力檢測(cè)方法之準(zhǔn)確性對(duì)比
> 變壓器油水含量降至12ppm,柴油產(chǎn)品可轉(zhuǎn)化為變壓器油基礎(chǔ)油
> 蒙藥滴丸劑制備與表面張力有何關(guān)系?
> 微量天平高靈敏測(cè)定雞肉中磺胺類(lèi)藥物含量
> 稻葉表面特性及霧滴在傾角稻葉上的沉積行為
> W/O型Pickering乳液油水間的界面張力對(duì)乳液穩(wěn)定性的影響
> 氟碳-碳?xì)浔砻婊钚詣?fù)配體系表面張力變化規(guī)律與影響因素
> 泡沫豐富和清潔力好是一回事嗎?
> 表面張力儀按測(cè)量原理分類(lèi)
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(一)
> 座滴法測(cè)量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測(cè)量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(二)
合成血液穿透試驗(yàn):表面張力受溫度、表面活性劑影響較大
來(lái)源:中國(guó)纖檢 瀏覽 1264 次 發(fā)布時(shí)間:2023-09-15
本文通過(guò)試驗(yàn)對(duì)口罩產(chǎn)品的抗合成血液穿透性試驗(yàn)進(jìn)行了一系列研究,研究合成血液的表面張力以及張力變化對(duì)穿透性能的影響,同時(shí)對(duì)合成血液的配方進(jìn)行了優(yōu)化,旨在為防護(hù)用口罩的研制及檢測(cè)提供科學(xué)依據(jù)和參考。
試驗(yàn)方法
合成血液表面張力的影響因素主要有兩個(gè):溫度和表面活性劑使用量。根據(jù)YY 0469—2011《醫(yī)用外科口罩》合成血液穿透的測(cè)試要求,通過(guò)改變合成血液的儲(chǔ)存溫度、表面活性劑的使用量來(lái)改變合成血液的表面張力,并通過(guò)測(cè)試來(lái)驗(yàn)證表面張力大小的變化對(duì)合成血液穿透試驗(yàn)的影響。
溫度對(duì)合成血液表面張力的影響
將配制好的合成血液分別放置5℃~40℃的環(huán)境中1小時(shí),然后取出測(cè)定其表面張力,每個(gè)溫度連續(xù)測(cè)定5次并取其算術(shù)平均值作為表面張力的結(jié)果。
由圖1可以看出合成血液表面張力隨著溫度的升高而減少,從原來(lái)的45.149mN/m降至37.540mN/m。因?yàn)殡S著溫度升高,分子鍵引力減弱,表面張力隨溫度升高而減少。同時(shí),溫度升高,液體的飽和蒸氣壓增大,氣相中的分子密度增加,氣相分子對(duì)液體表面分子的引力增大,導(dǎo)致液體表面張力減少。

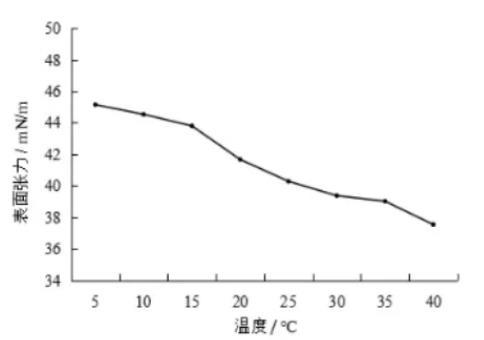

圖1不同溫度下合成血液的表面張力變化
Tween-20用量對(duì)合成血液表面張力的影響
分別配制Tween-20用量為0.040g、0.045g、0.050g、0.055g、0.060g、0.065g、0.070g的1L合成血液。使用全自動(dòng)表面張力儀測(cè)定各組合成血液的表面張力。每組連續(xù)測(cè)定5次并取其算術(shù)平均值作為測(cè)試結(jié)果。
在25℃下配制不同的Tween-20用量進(jìn)行試驗(yàn)。從圖2可看出,隨著表面活性劑Tween-20用量的增加,合成血液的表面張力也隨之降低。由48.727mN/m降至36.178mN/m。Tween-20是能夠吸附在表(界)上,添加量很少時(shí)即可大大降低溶液的表面張力。Tween-20通過(guò)分子中不同部分分別對(duì)兩相親和,使兩相均將其看作本相的成分,分子排列在兩相之間,使兩相的表面相當(dāng)于轉(zhuǎn)入分子內(nèi)部,從而降低表面張力。

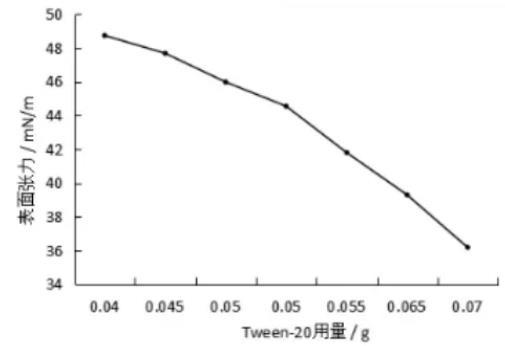

圖2不同Tween-20用量下合成血液的表面張力變化
溫度和Tween-20用量對(duì)合成血液穿透試驗(yàn)的影響
分別將不同的溫度和Tween-20用量的合成血液倒入醫(yī)用口罩合成血液穿透試驗(yàn)儀的儲(chǔ)液罐中,將樣品固定在裝樣裝置上,在距樣品中心位置305mm處將2mL的合成血液以16.0kPa的壓力從噴射頭中沿水平方向噴向被測(cè)樣品10s,觀察穿透情況。
根據(jù)表1、表2,結(jié)合圖1和圖2可知,合成血液的穿透性能會(huì)隨著表面張力的降低而增加,表面張力大于40mN/m時(shí),醫(yī)用外科口罩內(nèi)表面沒(méi)有出現(xiàn)血液穿透現(xiàn)象。當(dāng)表面張力低于40mN/m時(shí),口罩內(nèi)表面出現(xiàn)微量血液穿透現(xiàn)象。這是由于合成血液對(duì)醫(yī)用外科口罩材料的穿透能力主要由合成血液在固體表面的展開(kāi)情況決定的;而表面張力是合成血液模擬真實(shí)血液中需要評(píng)定的一個(gè)重要物理指標(biāo),合成血液的表面張力越小,那么它在口罩表面展開(kāi)的體積就越大,越容易進(jìn)入固體內(nèi)部。人體體液(不包括唾液)的表面張力范圍在42mN/m至60mN/m之間,因此,為確保試驗(yàn)的準(zhǔn)確性,應(yīng)使用表面張力在(42±2)mN/m范圍內(nèi)的合成血液。
