合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 水滴的表面張力使它盡量收縮從而形成球形
> 脂質(zhì)納米粒與脂質(zhì)體的結(jié)構(gòu)差異及其形成機制
> 為什么物體總是趨于表面積最小?
> 影響蒸發(fā)快慢的三個因素:液體的溫度、液體的表面積、液體表面上方空氣流動的速度
> 液體表/界面張力測量方法概述
> 表面活性劑定義、性質(zhì)、原理及應(yīng)用
> 【科普】如何測量液體表面張力
> 兩種抗菌肽與生物膜之間的相互作用的比較——摘要、介紹、材料和方法
> 一種無污染的光電微流控技術(shù)
> 液體與大氣之間的界面,液體與固體之間界面,它們與其它部位有什么不同?為什么這里會出現(xiàn)所謂張力?
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(三)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(二)
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定(一)
> 座滴法測量玻璃熔體表面張力準確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖:原理、數(shù)學(xué)模型、應(yīng)用與實例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(下)
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性(上)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(三)
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響(二)
浮選效果與礦漿表面張力的關(guān)系研究
來源:周丫舒 瀏覽 1220 次 發(fā)布時間:2022-11-24
【摘要】:隨著浮選入料中高灰細泥含量的逐漸增高,浮選效果惡化的問題越來越突出。煤泥浮選是煤炭分選中的重要環(huán)節(jié),合理的浮選藥劑制度是實現(xiàn)煤泥高效浮選的關(guān)鍵因素。本文就浮選效果與礦漿表面張力的關(guān)系進行了研究,對試驗煤樣進行了工業(yè)分析、元素分析、粒度分析及XRD分析,發(fā)現(xiàn)煤樣中小于0.045mm粒級含量較多,且灰分較高,易泥化。煤樣中含有的伴生礦物種類基本相同,主要包括高嶺土、蒙脫石、石英及黃鐵礦四種。
本文首先以平朔弱粘煤為主要研究對象,輔以XRD分析,進行了礦漿濃度、煤樣粒度、密度及伴生礦物成分及含量對礦漿表面張力的影響研究,結(jié)果表明:礦漿濃度為100g/L時,表面張力最低;礦漿表面張力與粒度成正比,與密度及灰分成反比;高嶺土對礦漿表面張力影響較大,石英、硅藻土次之,蒙脫石較小,且隨著伴生礦物含量的增加,礦漿表面張力減??;黃鐵礦對礦漿表面張力幾乎沒有影響。
為研究浮選藥劑對礦漿表面張力的影響,分別使用煤油、柴油為捕收劑,仲辛醇、QPJ為起泡劑,在不同藥劑組合與不同藥劑用量條件下,對平朔弱粘煤、馬蘭焦煤和晉城無煙煤進行了礦漿表面張力試驗,結(jié)果表明:當藥劑量適當時,礦漿表面張力隨捕收劑或起泡劑用量的增加而降低;隨著藥劑量的增加,礦漿表面張力逐漸達到極值點,藥劑量繼續(xù)增加,礦漿表面張力變化不再明顯;當藥劑量過大時,礦漿表面張力隨著捕收劑或起泡劑用量的增加而有一定的回升。礦漿表面張力降低的幅度及達到極值點的快慢,以上兩點與煤樣性質(zhì)及藥劑組合有關(guān)。-0.125mm弱粘煤、焦煤和無煙煤礦漿的最低表面張力值分別為58.18mN/m、58.03mN/m、58.71mN/m,-0.5mm弱粘煤、焦煤和無煙煤礦漿的最低表面張力值分別為58.94mN/m、58.26mN/m、58.68mN/m;煤油-仲辛醇的藥劑組合在大多數(shù)情況下對降低礦漿表面張力有較好的表現(xiàn)。

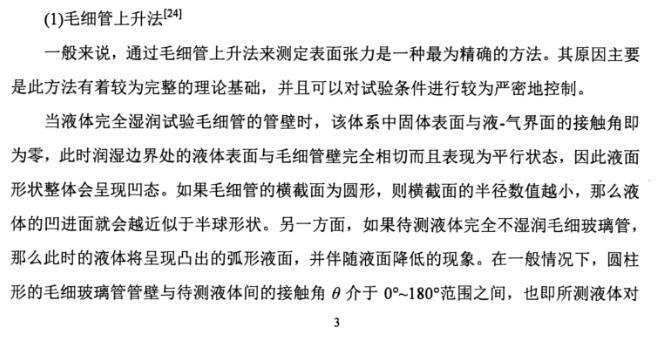

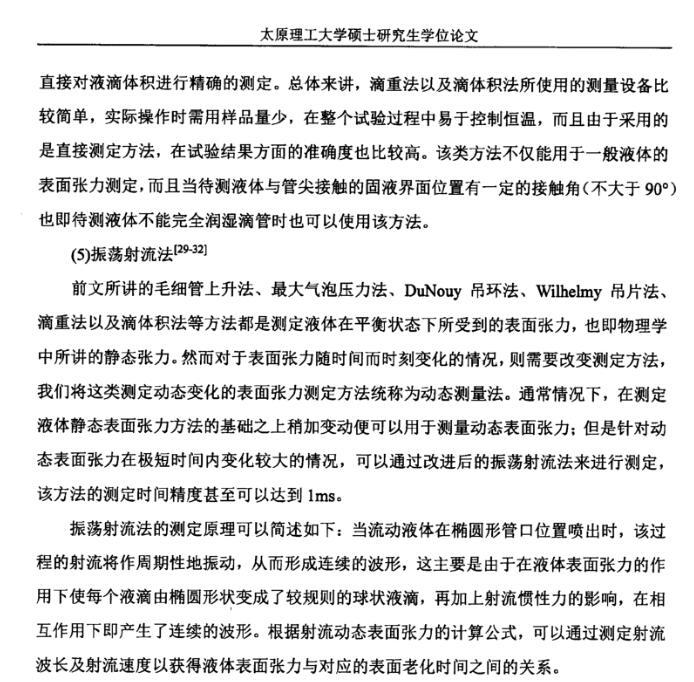

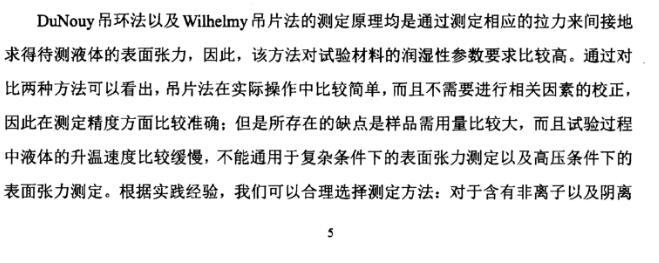

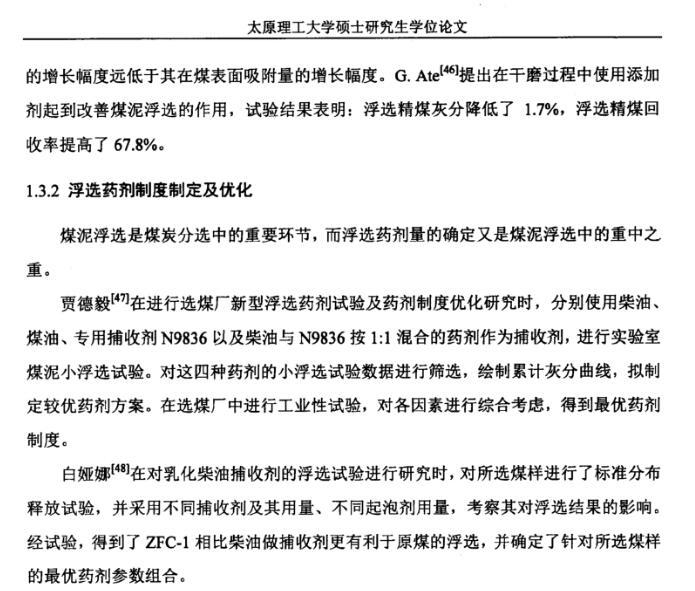

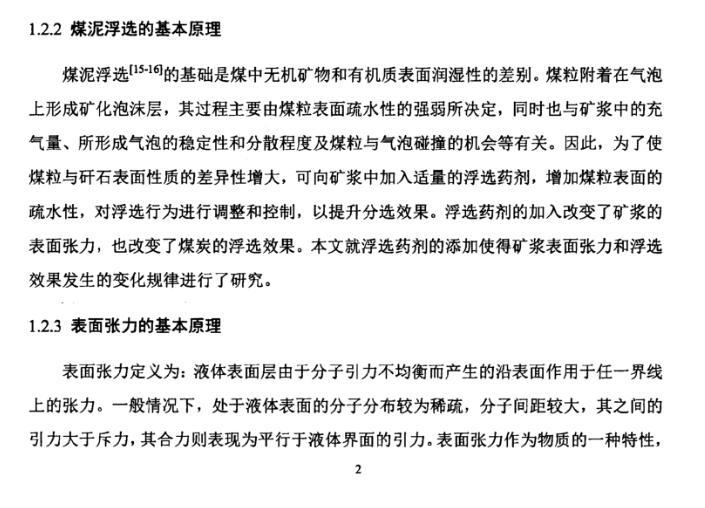

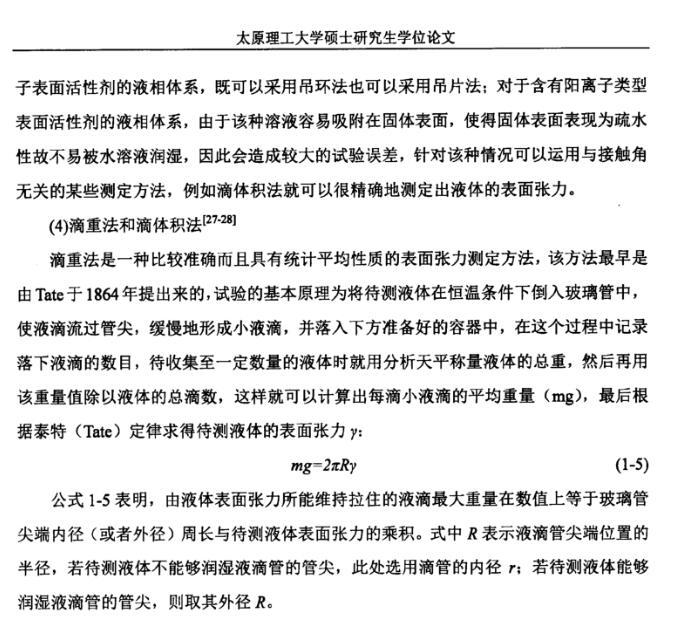

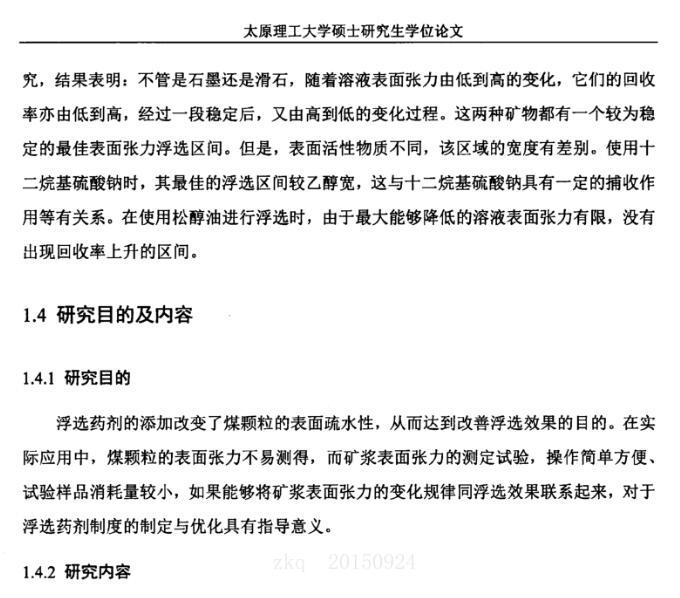

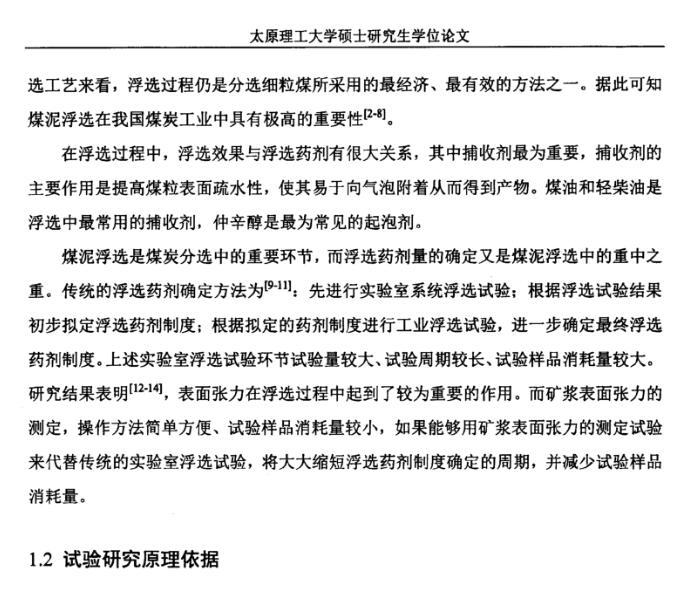

為研究浮選效果與礦漿表面張力之間的關(guān)系,對-0.5mm的平朔弱粘煤、馬蘭焦煤和晉城無煙煤進行了浮選試驗,研究表明:煤油或仲辛醇用量適當時,隨著藥劑用量的增加,礦漿表面張力降低,可燃體回收率和精煤灰分升高,三者在同一藥劑量時達到極值點,并在相同的藥劑量范圍內(nèi)維持在極值點附近;煤油或仲辛醇用量過大時,隨著藥劑用量的增加,礦漿表面張力回升,可燃體回收率和精煤灰分回落。這一結(jié)果對利用礦漿表面張力來指導(dǎo)浮選藥劑制度、協(xié)助在線控制浮選可燃體回收率和精煤灰分有著重要意義。
